Une chaîne qui saute, un roulement qui grince à vide, une courroie qui patine au démarrage : ces signaux précèdent presque toujours une défaillance franche. Pourtant, la majorité des pannes de transmission mécanique ne surviennent pas sans avertissement. L’enjeu n’est pas de remplacer les pièces au plus tôt, mais d’apprendre à lire les signaux que les composants émettent bien avant la rupture. Ce guide détaille les indicateurs à surveiller sur quatre familles critiques : roulements, courroies, chaînes et pignons.
Roulements – Les indicateurs d’usure à surveiller

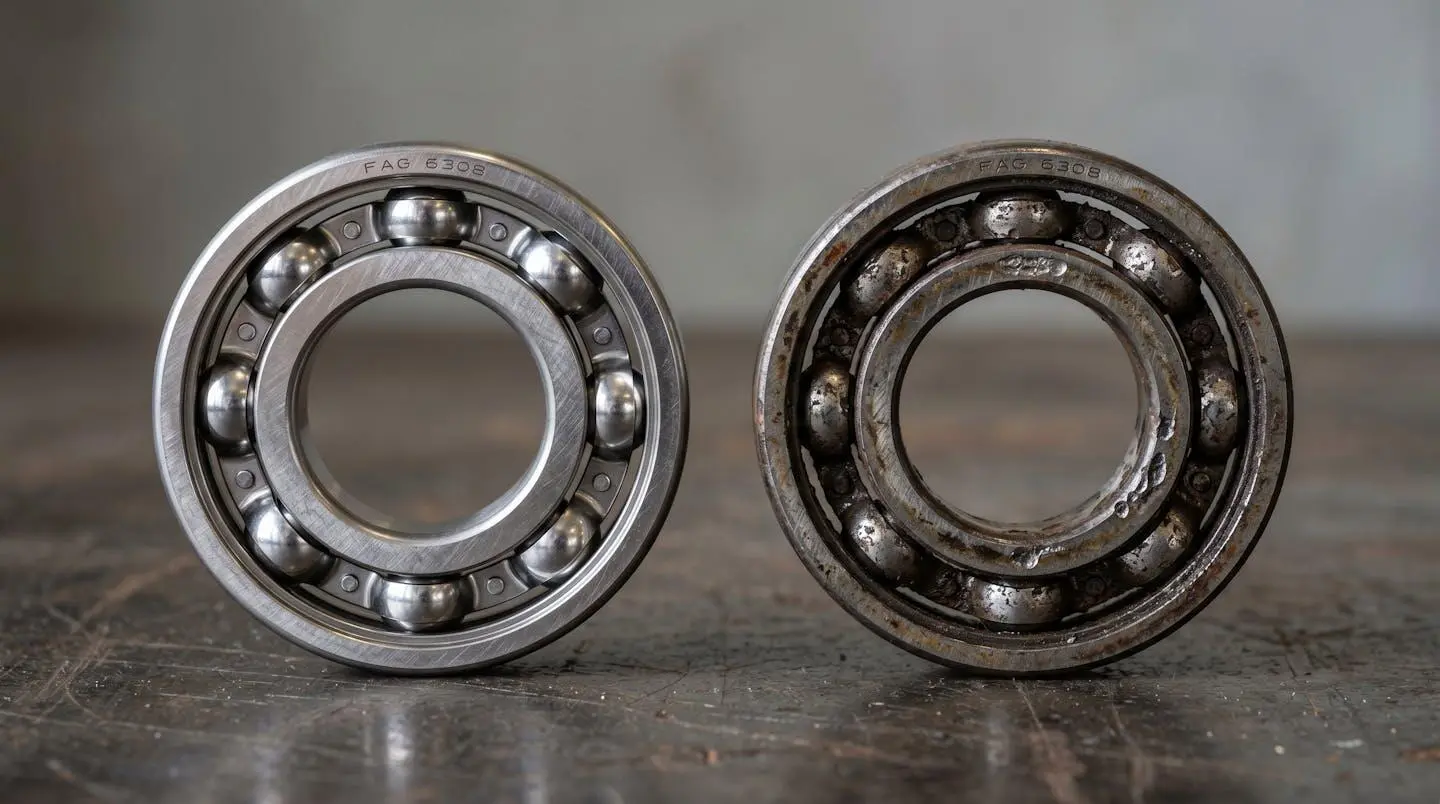

Le roulement est souvent le premier composant à trahir un dysfonctionnement dans une transmission mécanique. Selon Fédération des Industries Mécaniques, les signaux d’alerte se regroupent autour de quatre familles : le bruit, la vibration, l’échauffement et la perte de performance. Un roulement en cours de dégradation émet d’abord un grincement discret à vide, qui évolue vers un cliquetis rythmique lorsque la fatigue des billes ou des chemins de roulement s’installe.
L’échauffement constitue un indicateur particulièrement fiable. Un palier dont la température dépasse 60 °C au toucher mérite une attention immédiate, même en l’absence de bruit notable. Ce seuil correspond à une situation où le lubrifiant a souvent perdu une partie de ses propriétés ou où un jeu radial excessif génère des microfissures dans les chemins de roulement. Ce jeu radial — perceptible en imprimant une légère pression manuelle sur l’arbre — signale une fatigue avancée du roulement et rend le remplacement inévitable à court terme.
Pour un responsable maintenance gérant un parc dense de machines, l’identification rapide de ces roulements en fin de vie évite la contamination des composants adjacents. Identifier et se procurer des pièces adaptées auprès d’un spécialiste en roulements et composants de transmission mécanique permet de sécuriser les approvisionnements sans délai sur des références critiques.
60°C
Seuil de température palmaire au-delà duquel un palier doit être contrôlé immédiatement
La pratique de terrain confirme que les pannes prématurées de roulements résultent le plus souvent d’un triple facteur : lubrification insuffisante ou dégradée, contamination par des particules abrasives, et montage réalisé sans contrôle du jeu axial. L’absence de bruit n’est donc pas une garantie de bon état — une vibration haute fréquence imperceptible à l’oreille peut être mesurée par analyse spectrale lorsqu’un équipement de surveillance est disponible.
Courroies de transmission – Signes de fatigue et méthodes d’inspection

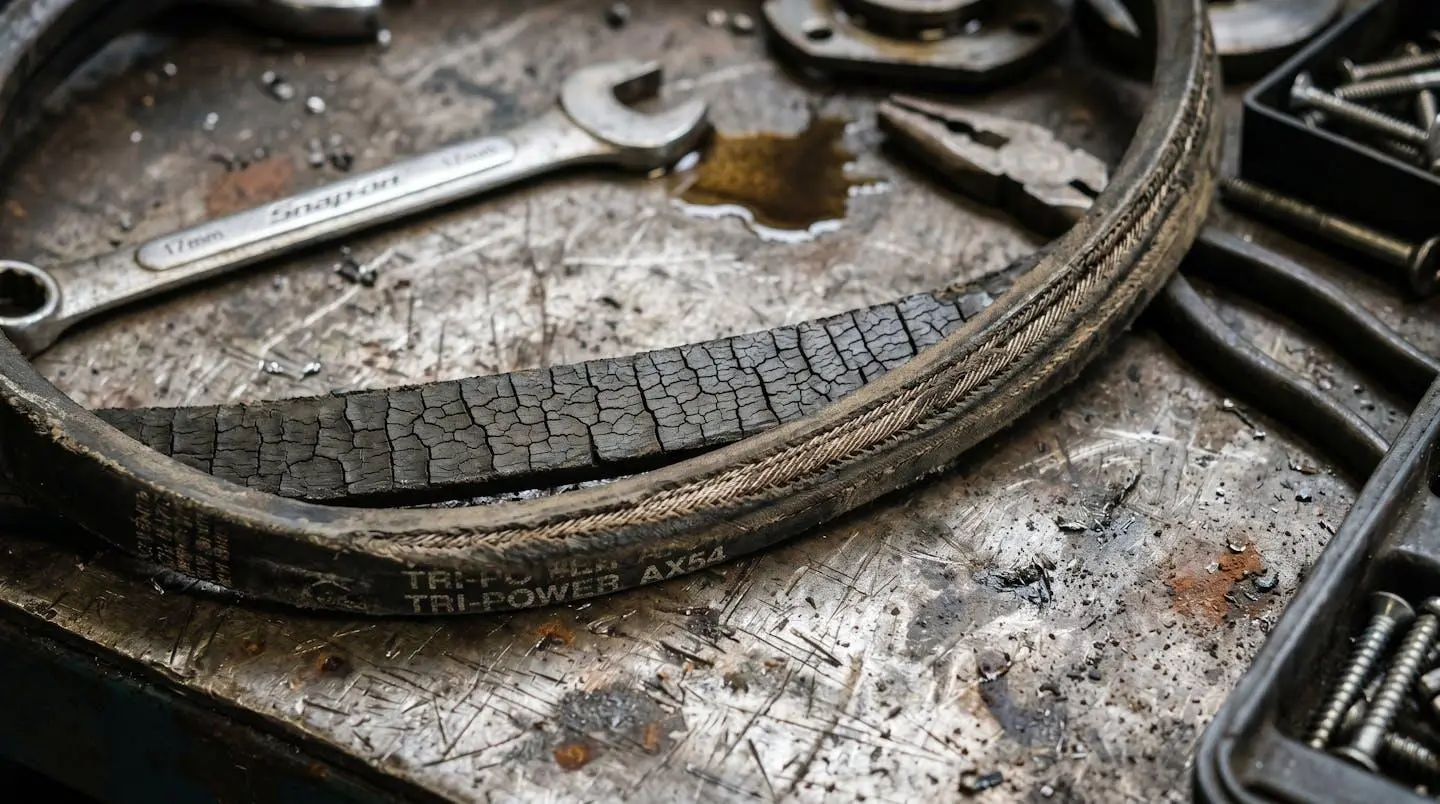

L’inspection des courroies repose sur une méthode visuelle et tactile structurée. D’après AFNOR (norme NF E22-165, 2024), les contrôles prioritaires portent sur trois anomalies visuelles distinctes : la présence de fissures transversales sur le flanc extérieur, l’effilochage des fibres de renfort et l’usure anormale des flancs actifs. Une courroie trapézoïdale dont les flancs présentent un profil arrondi au lieu d’un profil incliné a perdu une partie significative de sa capacité de transmission.
Le patinage est un signe souvent mal interprété. Beaucoup d’opérateurs l’attribuent à un problème de poulie alors qu’il traduit fréquemment une tension insuffisante ou une usure avancée de la courroie elle-même. La vérification de la tension à l’aide d’un tensiomètre reste la méthode de référence recommandée par l’AFNOR, car l’estimation manuelle par flèche est trop variable selon les opérateurs. Une courroie correctement tendue mais présentant des craquelures sur le caoutchouc doit être remplacée sans attendre, même si ses performances apparentes restent satisfaisantes.
Cas pratique : la courroie crantée à double vie

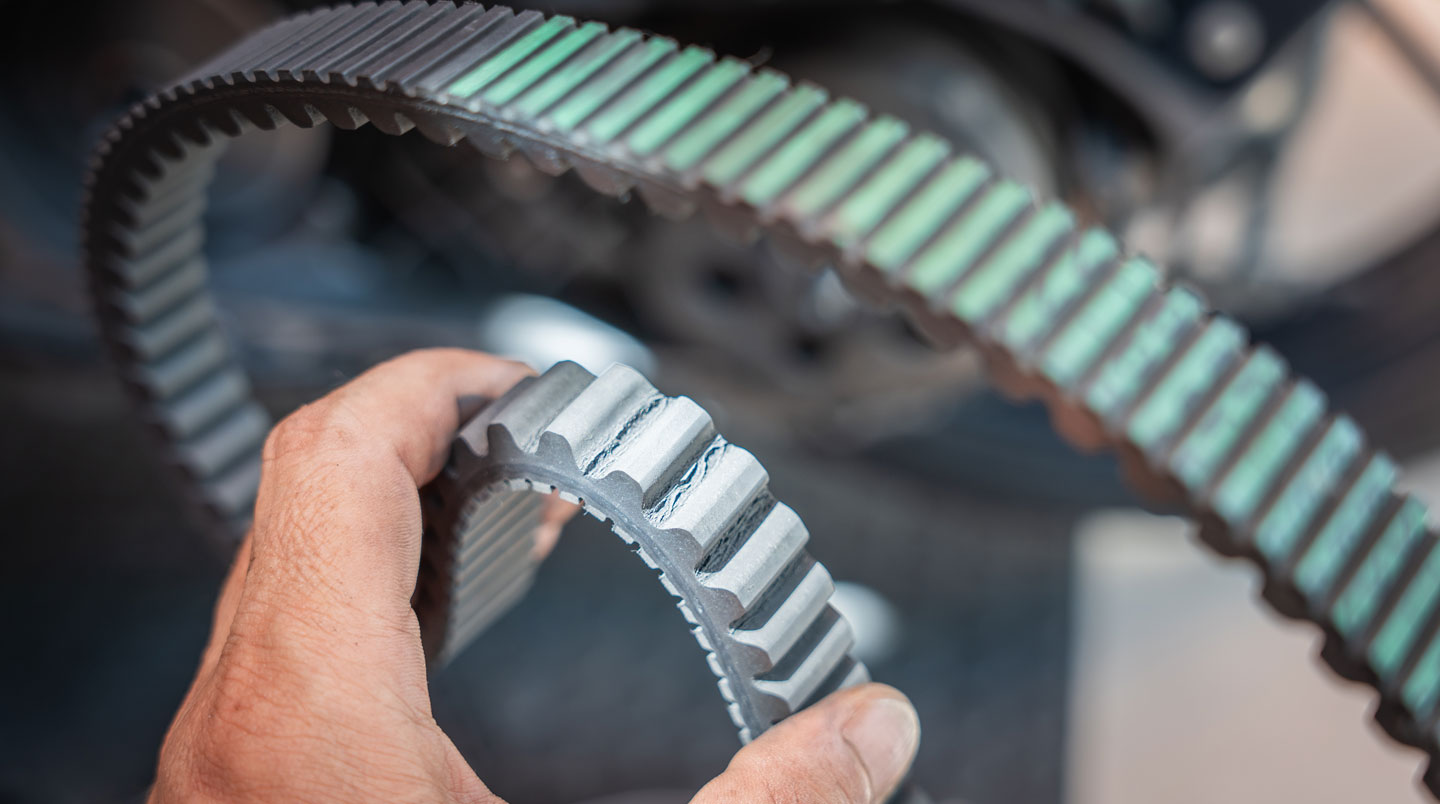

Imaginons le cas d’un atelier de fabrication métallique équipé d’une fraiseuse à commande numérique. Lors d’une inspection de routine, le technicien constate que la courroie synchrone présente une usure visible sur trois dents consécutives, sans perturbation notable du cycle de coupe. Deux semaines plus tard, la rupture survient en milieu de série, immobilisant la machine pendant plusieurs heures. Le scénario est courant : les courroies crantées transmettent les signaux d’usure visuellement bien avant la rupture, mais leur remplacement est souvent reporté faute de stock disponible sur site. La détection précoce des dents usées reste donc indissociable d’une gestion rigoureuse des pièces de rechange.
Les courroies trapézoïdales ont une durée de vie moyenne de 3 à 5 ans selon l’intensité et les conditions d’utilisation — poussières, variations thermiques importantes ou surcharges fréquentes peuvent réduire sensiblement cet intervalle. La fréquence d’inspection recommandée reste toutefois indépendante de l’âge : une courroie récente montée avec un désalignement de poulie s’use plusieurs fois plus vite qu’une courroie ancienne bien entretenue.
Chaînes et pignons – Détecter l’allongement et l’usure des dents
Les chaînes de transmission vieillissent selon un mécanisme différent des courroies : elles ne se fissurent pas, elles s’allongent. Cet allongement progressif résulte de l’usure des axes et des douilles à chaque maillon, un phénomène amplifié par une lubrification insuffisante. Selon Cetim (2024), le seuil critique est fixé à 2 % d’allongement par rapport à la longueur nominale. Au-delà de ce seuil, la chaîne doit être remplacée sans exception.
La mesure de cet allongement ne nécessite pas d’équipement sophistiqué. Sur un tronçon détendu posé à plat, comparer la longueur réelle de 10 maillons avec la longueur nominale gravée sur la chaîne ou indiquée dans la documentation constructeur suffit à établir le diagnostic. Un allongement de 1 % correspond à un état d’usure avancée qui mérite une surveillance rapprochée ; à 2 %, le remplacement devient impératif pour éviter le saut de chaîne ou la rupture en charge.
2%
Taux d’allongement maximal admissible d’une chaîne de transmission avant remplacement obligatoire
Les pignons racontent une autre histoire, complémentaire. L’usure des dents se manifeste d’abord par un profil effilé — les dents prennent une forme dite » en crochet » ou » en faucille » — avant que l’engrenement ne devienne irrégulier et bruyant. Une règle pratique souvent citée par les maintenanciers : lorsqu’une chaîne est remplacée, les pignons doivent systématiquement être contrôlés, et remplacés si leur profil est dégradé. Monter une chaîne neuve sur des pignons usés accélère l’usure de la nouvelle chaîne et annule le bénéfice de l’intervention.
Bon à savoir : Le Cetim recommande un contrôle de l’allongement des chaînes toutes les 2 000 heures de fonctionnement. Cette fréquence peut être doublée en environnement poussiéreux ou humide, où l’usure des axes s’accélère sensiblement.
L’usure des pignons est souvent invisible à distance. Une inspection visuelle rapprochée, combinée au retournement de la chaîne pour observer le contact effectif sur les dents, permet de détecter les zones d’usure préférentielle. Un jeu latéral excessif entre la chaîne et le pignon — perceptible à la main lorsque la transmission est à l’arrêt — constitue un signal avancé d’incompatibilité dimensionnelle entre les deux composants.
Protocole d’inspection et fréquence de contrôle recommandée
Disposer de critères d’usure par composant ne suffit pas si l’inspection reste aléatoire. Un protocole structuré, même minimaliste, transforme la surveillance des transmissions en démarche reproductible et traçable. Les données techniques issues des trois organismes de référence consultés convergent vers une même logique : inspecter du simple au complexe, du visuel au dimensionnel.
Le récapitulatif ci-dessous synthétise les principaux critères de contrôle par famille de composant, leur signal d’alerte et la fréquence de vérification généralement admise dans le secteur. Ces données sont issues des référentiels de la FIM, de l’AFNOR et du Cetim cités dans cet article.
| Composant | Signal d’alerte principal | Seuil critique | Fréquence de contrôle |
|---|---|---|---|
| Roulement | Grincement, vibration, chaleur > 60 °C | Jeu radial perceptible à la main | À chaque intervention + contrôle acoustique mensuel |
| Courroie trapézoïdale | Fissures transversales, patinage, flancs arrondis | Effilochage fibre ou dent usée (crantée) | Inspection visuelle trimestrielle + mesure tension annuelle |
| Chaîne de transmission | Bruit irrégulier, saut de dent, jeu visible | Allongement ≥ 2 % de la longueur nominale | Toutes les 2 000 heures de fonctionnement |
| Pignon | Dents effilées ou en crochet, engrenement irrégulier | Profil en faucille visible sur ≥ 2 dents | À chaque remplacement de chaîne associée |
L’ordre d’inspection recommandé suit une progression logique : commencer par l’écoute à l’oreille lors d’un démarrage à vide, puis passer à l’observation visuelle des composants accessibles, et terminer par les mesures dimensionnelles (tension courroie, allongement chaîne, jeu roulement). Cette séquence ne nécessite aucun équipement spécialisé pour les deux premières étapes, ce qui la rend applicable par tout technicien de maintenance, même sans formation avancée en diagnostic vibratoire.
Le point souvent négligé est celui du contexte d’utilisation. Une machine fonctionnant en deux-huit dans un atelier poussiéreux voit ses composants vieillir deux à trois fois plus vite qu’une installation similaire en salle propre à cadence normale. Adapter les fréquences au profil réel de sollicitation reste plus pertinent que d’appliquer des intervalles standards sans discernement. Si vous cherchez à anticiper les arbitrages entre conseils pour choisir ses pièces de transmission et les priorités de remplacement, les critères d’usure décrits ici fournissent la grille de lecture de base.
La lubrification reste transversale à tous ces composants. Un roulement sous-lubrifié surchauffe, une chaîne sèche s’allonge prématurément, une courroie mal protégée contre les projections d’huile se gonfle et se dégrade. Pour aller plus loin sur ce point, le rôle de la lubrification dans les moteurs offre un éclairage complémentaire sur les mécanismes de dégradation liés à la gestion des fluides.
Votre plan de contrôle à mettre en place
Transformer ces indicateurs en routine d’atelier demande moins d’équipement que de méthode. Voici les actions concrètes à engager pour structurer la surveillance des transmissions mécaniques sur votre parc :
- Effectuer une écoute acoustique à vide sur chaque machine au moins une fois par mois
- Mesurer l’allongement des chaînes toutes les 2 000 heures et consigner le résultat par machine
- Inspecter visuellement les courroies chaque trimestre (fissures, flancs, tension) avec un tensiomètre
- Contrôler le profil des pignons à chaque remplacement de chaîne associée
- Adapter les fréquences d’inspection au profil de sollicitation réel (poussières, régimes, températures)
La détection précoce ne protège pas seulement les machines : elle donne la main sur les délais d’approvisionnement, permettant de planifier le remplacement sur un arrêt programmé plutôt que de subir une immobilisation non anticipée. C’est précisément cette fenêtre d’anticipation qui distingue une politique de maintenance préventive d’une simple réaction aux pannes.
Comment distinguer une usure normale d’une usure pathologique sur un roulement ?
Un roulement s’use normalement de façon progressive et silencieuse sur plusieurs années. L’usure devient pathologique lorsqu’elle s’accompagne d’une chaleur anormale, d’un bruit de grincement ou de cliquetis, ou d’un jeu radial perceptible à la main. Ces signaux combinés indiquent une dégradation accélérée, souvent liée à un défaut de lubrification, une contamination ou un montage incorrectement réalisé.
Faut-il toujours remplacer les pignons en même temps que la chaîne ?
Pas systématiquement, mais les pignons doivent être contrôlés à chaque remplacement de chaîne. Si le profil des dents présente un effilement ou une forme en crochet sur au moins deux dents, le remplacement simultané est fortement recommandé. Monter une chaîne neuve sur des pignons usés conduit à une usure prématurée de la nouvelle chaîne et à une perte de fiabilité rapide.
Le patinage d’une courroie signifie-t-il toujours qu’elle est usée ?
Non. Le patinage peut résulter d’une tension insuffisante, d’une poulie désalignée ou d’une contamination par des projections d’huile. Avant de remplacer la courroie, il convient de vérifier la tension avec un tensiomètre et de contrôler l’alignement des poulies. Si ces paramètres sont conformes et que le patinage persiste, l’usure de la courroie est probablement en cause.
